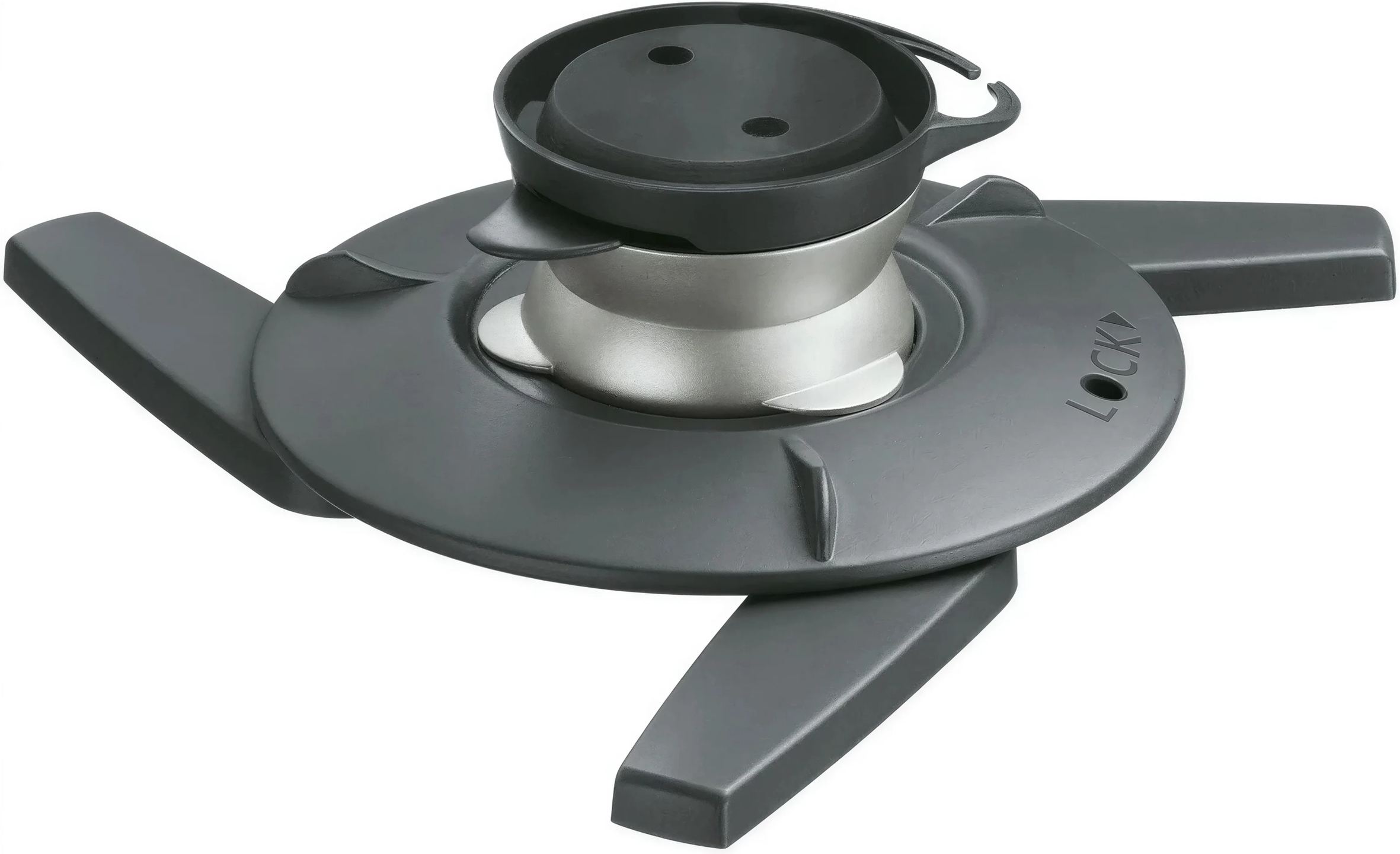

Vogel's EPC 6545

Support plafond pour vidéoprojecteur

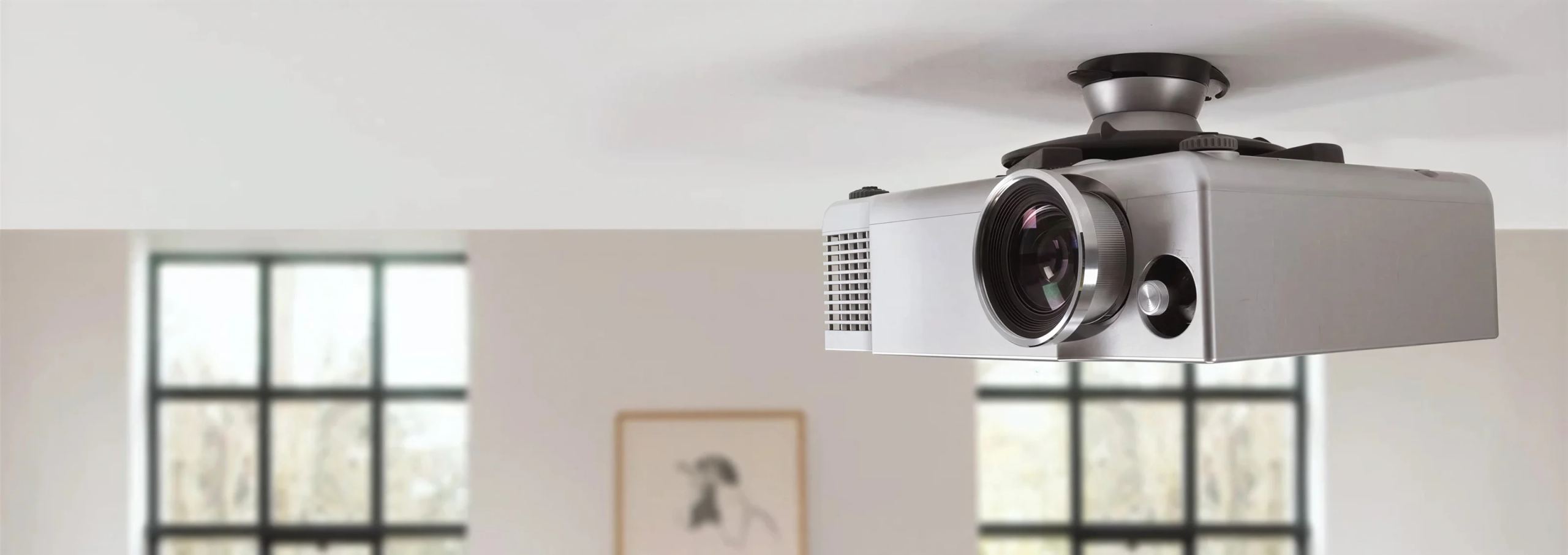

Fixer un vidéoprojecteur au plafond libère la pièce et range les câbles hors de portée, encore faut-il pouvoir viser l’écran avec précision puis garder ce cadrage dans la durée. Ce support Vogel’s associe une rotule à grand débattement, un verrouillage de l’alignement et un raccord qui libère le projecteur d’un simple clic. Il accepte la quasi-totalité des modèles jusqu’à 10 kg grâce à son interface universelle.

Une rotule pour cadrer l’image sans tâtonner

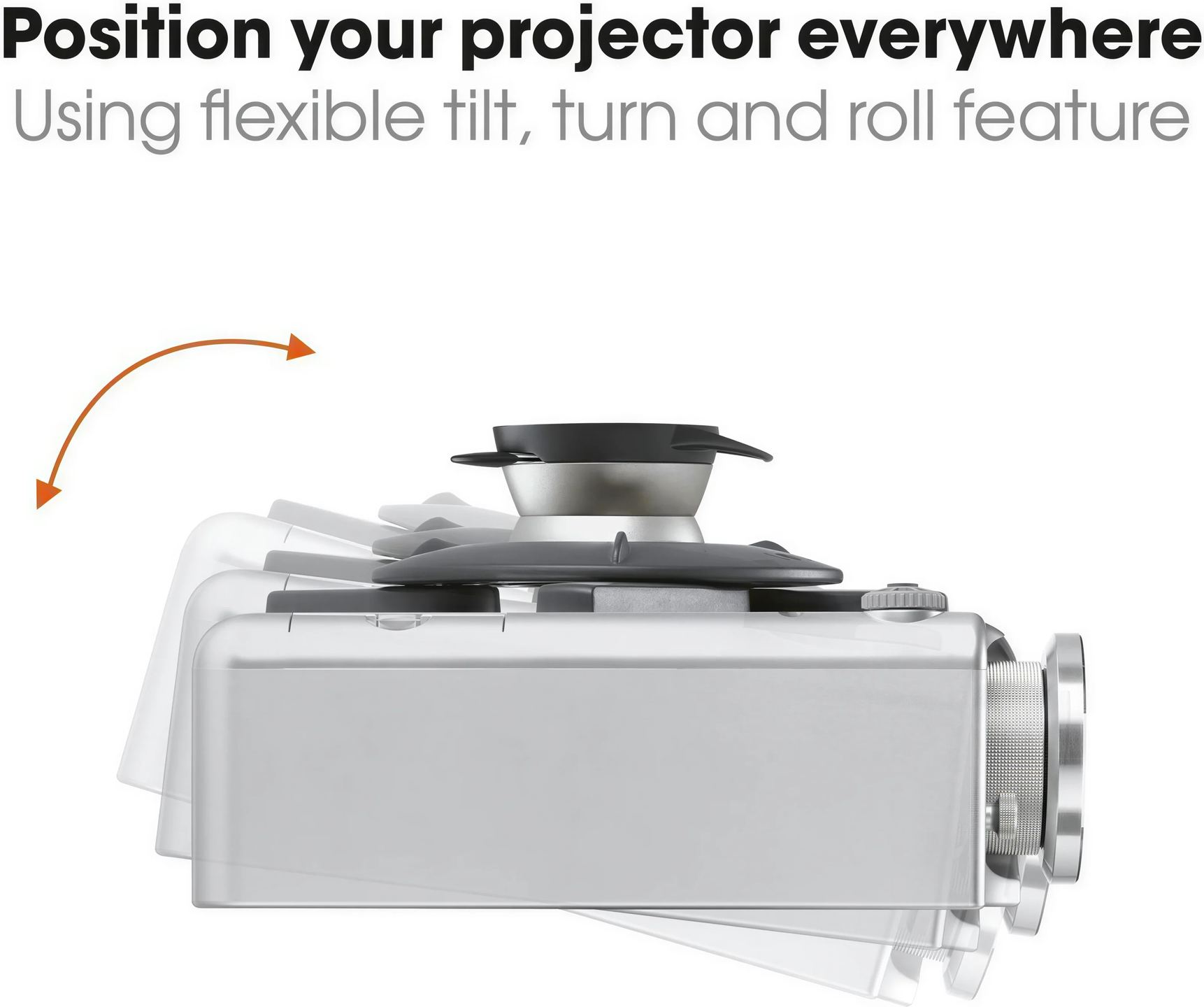

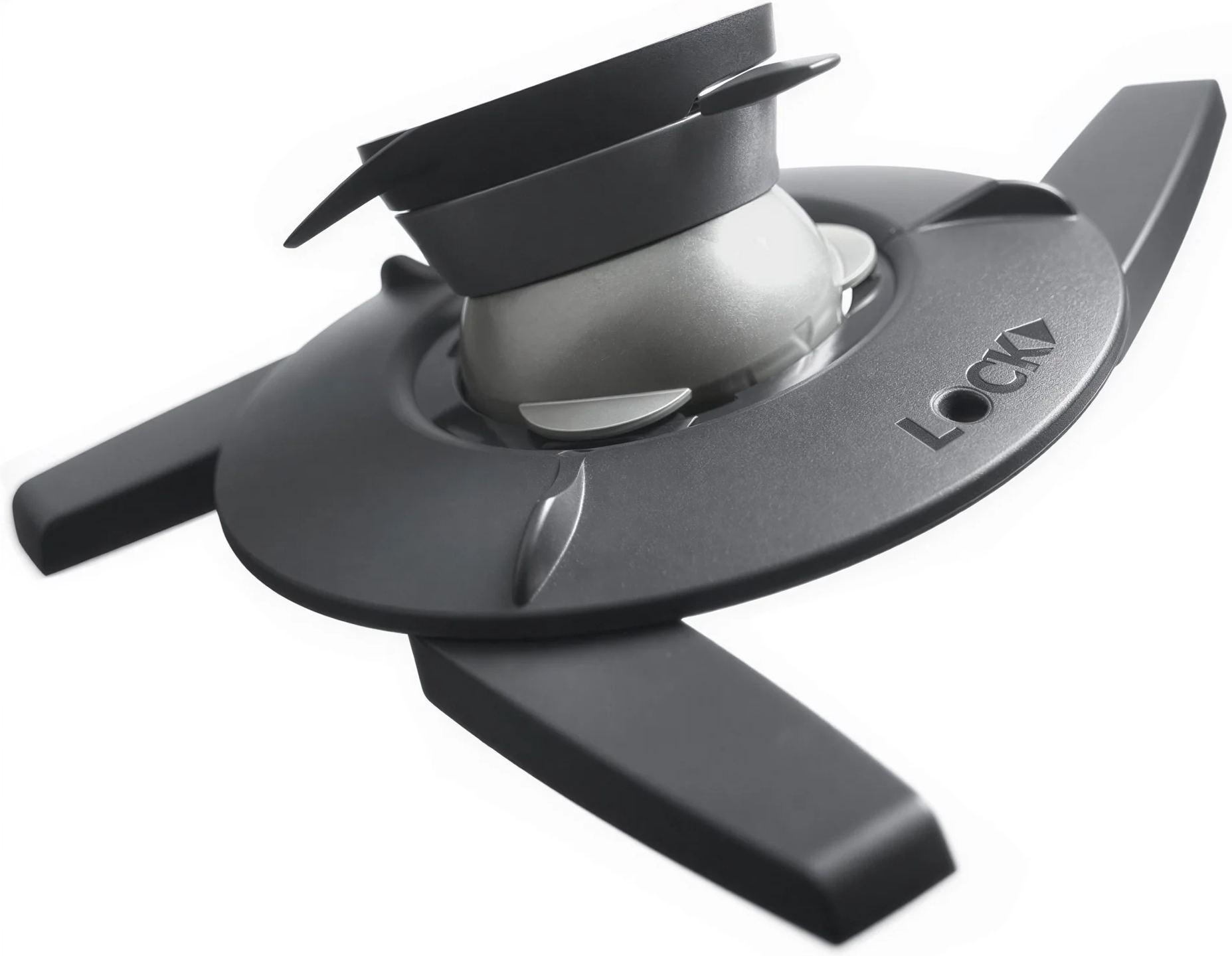

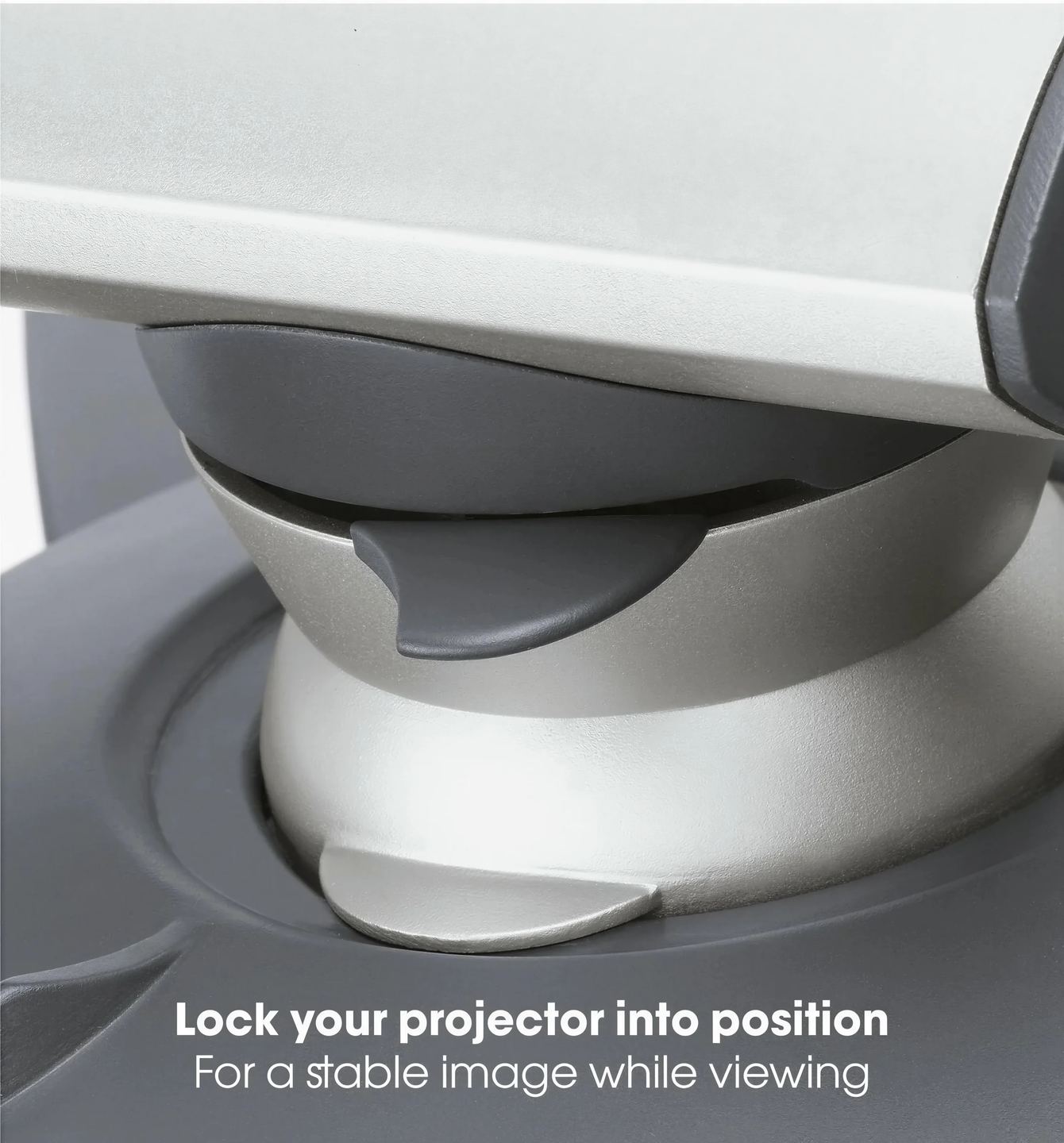

Tous les réglages passent par une charnière sphérique, une rotule qui réunit les mouvements en un seul point d’articulation. Le projecteur pivote sur 360° autour de l’axe vertical, s’incline jusqu’à 20° pour descendre vers le centre de l’écran et accepte 20° de dévers, c’est-à-dire une rotation latérale qui remet l’image d’aplomb lorsque le plafond n’est pas tout à fait parallèle au sol. Ce dernier réglage manque sur bien des supports simples, et c’est souvent lui qui évite de finir avec une image légèrement penchée. Une fois le cadrage trouvé, la fonction Adjust & Secure (réglage et verrouillage) bloque la rotule dans sa position : l’image reste alignée d’une séance à l’autre, sans retouche.

Un projecteur qui se décroche en un clic

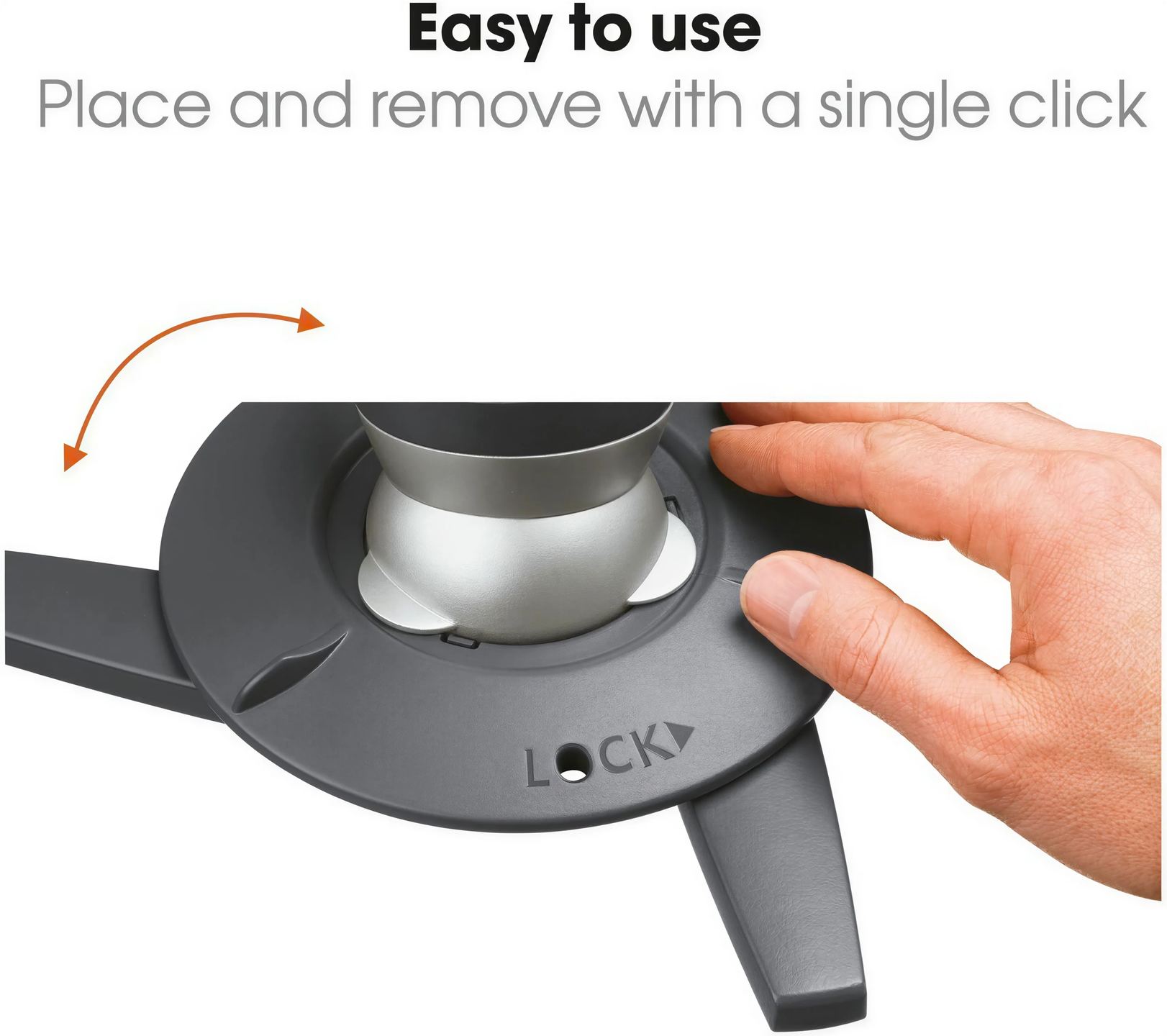

Le support se compose de deux pièces, un module vissé au plafond et un connecteur universel fixé sous le vidéoprojecteur. Les deux s’emboîtent d’un clic, et le geste inverse libère l’appareil sans dévisser le module plafond, ce qui simplifie l’entretien des filtres ou le déplacement du projecteur dans une autre pièce. Ce raccord appartient au système Click & Switch (Fixer & Changer) de Vogel’s : le même connecteur se pose sur les modules de table ou muraux de la marque, vendus séparément, et un seul projecteur peut passer du plafond du salon à une table de réunion sans démonter son interface.

Câbles et fixation à l’abri des regards

Le système de gestion des câbles CIS, breveté par Vogel’s, loge les cordons d’alimentation et de signal dans le corps du support plutôt que de les laisser pendre à côté. Lorsque le projecteur est retiré, le cache plafond fourni vient masquer le module et les câbles, et le plafond ne garde qu’une pièce discrète en finition argent. Le dessin du support a été récompensé par l’iF Product Design Award et le Good Industrial Design Award, et l’ensemble est certifié TÜV, organisme qui contrôle la sécurité et la tenue mécanique des équipements.

Un montage au ras du plafond

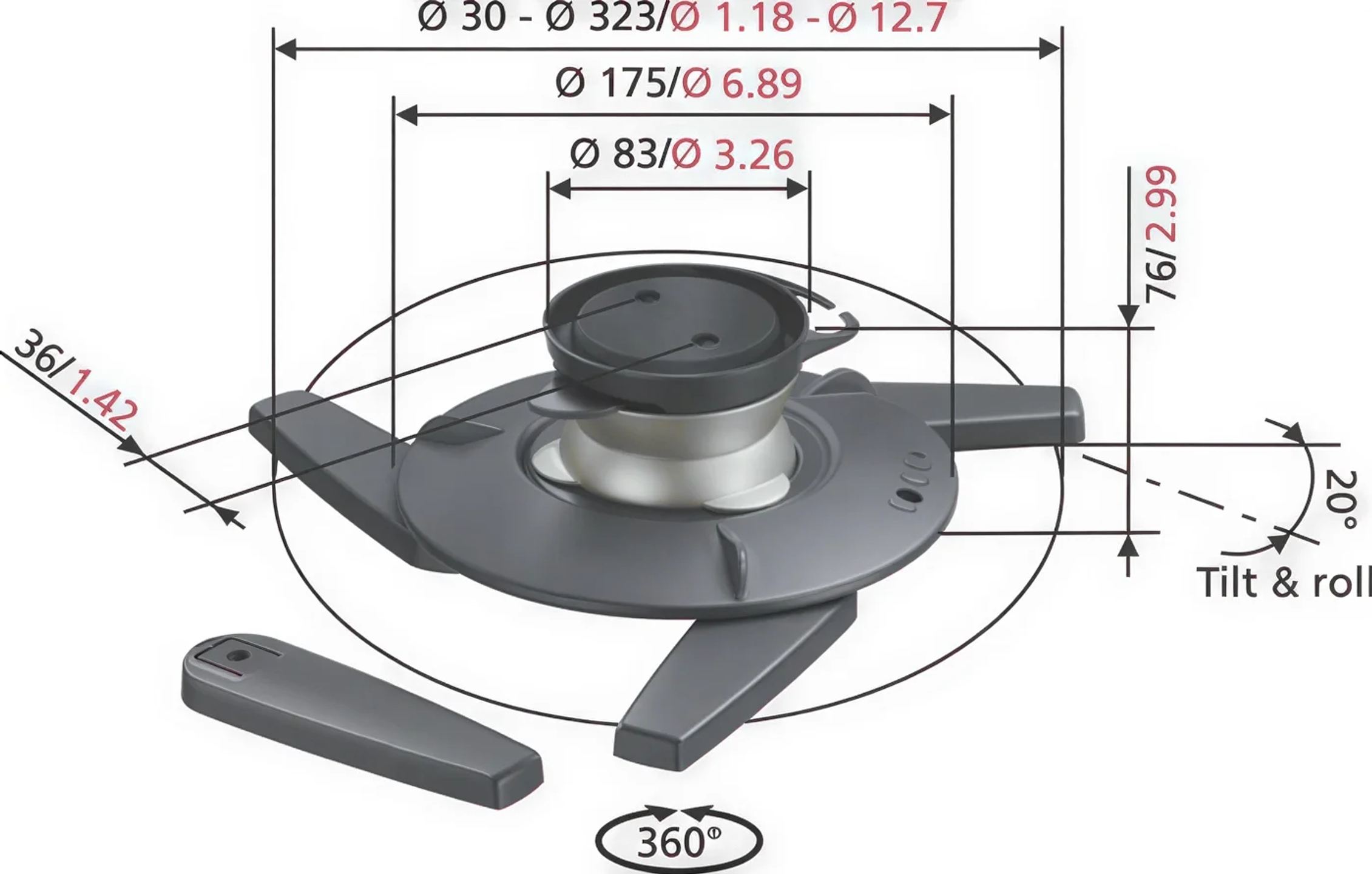

La distance entre le plafond et le haut du projecteur est fixe, à 76 mm, sans tube de rallonge ni réglage en hauteur. L’appareil reste donc près du plafond, ce qui libère la hauteur sous l’image mais demande de vérifier, avant de percer, que l’objectif pourra atteindre le haut de l’écran. Un projecteur doté d’un décalage d’objectif (lens shift, qui déplace l’image optiquement sans bouger le boîtier) s’en accommode sans peine. Sans cette fonction, l’inclinaison de la rotule rattrape la hauteur, au prix d’une image en trapèze que le projecteur redresse numériquement en perdant un peu de définition. Le matériel de fixation fourni convient aux plafonds en bois massif, en brique ou en béton, avec un revêtement de 3 mm au plus. Vogel’s garantit le support 10 ans.

Caractéristiques techniques

Présentation et compatibilité

• Type : support de plafond pour vidéoprojecteur
• Charge maximale : 10 kg
• Compatibilité : presque tous les vidéoprojecteurs jusqu’à 10 kg
• Coloris : argent

Articulation et réglages

• Articulation : charnière sphérique (rotule)
• Rotation : jusqu’à 360°
• Inclinaison : jusqu’à 20°
• Dévers (roulis) : 20°
• Verrouillage : fonction « Réglage et verrouillage » permettant de bloquer l’alignement

Installation et gestion des câbles

• Installation et retrait : en un clic, compatible avec le système « Fixer et Changer » de Vogel’s
• Gestion des câbles : système breveté CIS

Accessoires fournis

• Interface universelle pour vidéoprojecteur
• Cache de plafond : dissimule les câbles et le support lorsque le vidéoprojecteur est retiré
• Instructions de montage indiquées dans le contenu fourni par Vogel’s

Certification, récompenses et garantie

• Certification : TÜV
• Récompenses : prix du bon design industriel (Good Industrial Design Award), prix iF du design produit (iF Product Design Award)
• Garantie : 10 ans

Dimensions d’installation

• Distance au plafond : 76 mm
