Vogel's TVM 5705 noir

Vogel’s Elite TVM 5705 : support TV fixe à 13 mm du mur

Une fois l’écran accroché, treize millimètres séparent le dos du téléviseur de la cloison. C’est l’écart le plus faible de tout le catalogue Vogel’s, et c’est la raison d’être de ce support fixe de la série Elite. Il accueille les écrans de 40 à 110 pouces jusqu’à 100 kg. Un système de guidage aide à poser un grand téléviseur sur sa platine sans tâtonner, et la garantie court sur 15 ans.

Un téléviseur plaqué contre le mur, sans réglage d’angle

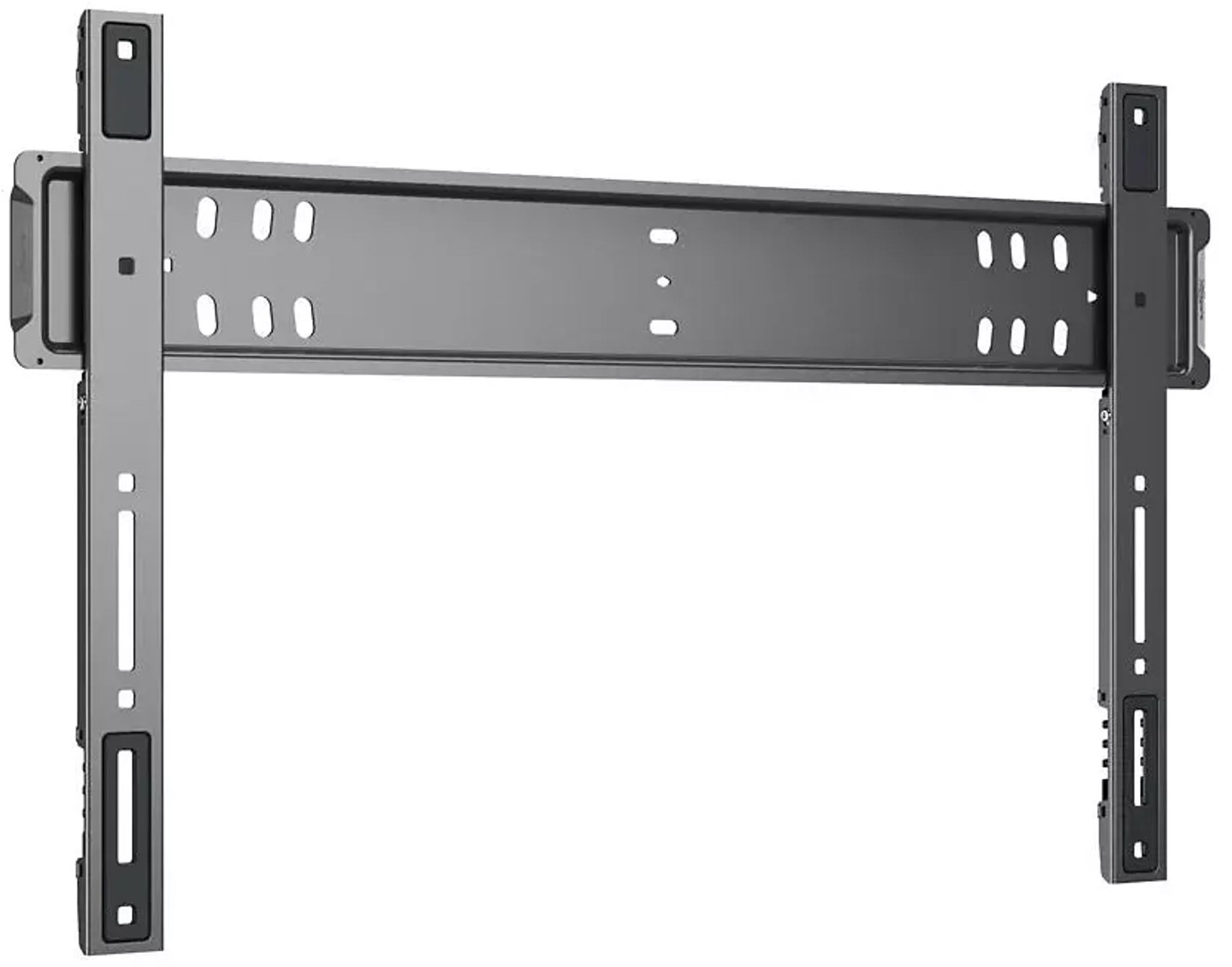

Le support complet mesure 706 mm de large pour 435 mm de haut et seulement 13 mm de profondeur, soit à peu près l’épaisseur d’une dalle OLED récente. Accroché ainsi, un téléviseur fin reste dans le plan du mur au lieu de flotter à plusieurs centimètres. Les platines en acier disparaissent entièrement derrière l’écran dès 40 pouces. Ce profil a une contrepartie directe : le support est fixe, sans inclinaison ni rotation. La hauteur de pose se décide donc une fois pour toutes. Pour un salon, on place en général le centre de l’image à hauteur des yeux en position assise. Un reflet de fenêtre ne pourra pas se corriger en orientant l’écran, il faut l’anticiper au moment de choisir le mur.

La faible distance au mur demande aussi de regarder la connectique du téléviseur avant l’achat. Des prises orientées vers les côtés ou vers le bas posent rarement problème. Des prises qui sortent perpendiculairement au dos, en revanche, laissent peu de place à un câble HDMI rigide : un connecteur coudé ou un câble à fiche courte règle souvent la question. La gestion des câbles intégrée au support range ensuite les cordons derrière l’écran, pour qu’ils ne dépassent pas sur les bords.

Le GuidanceSystem pour accrocher un grand écran sans tâtonner

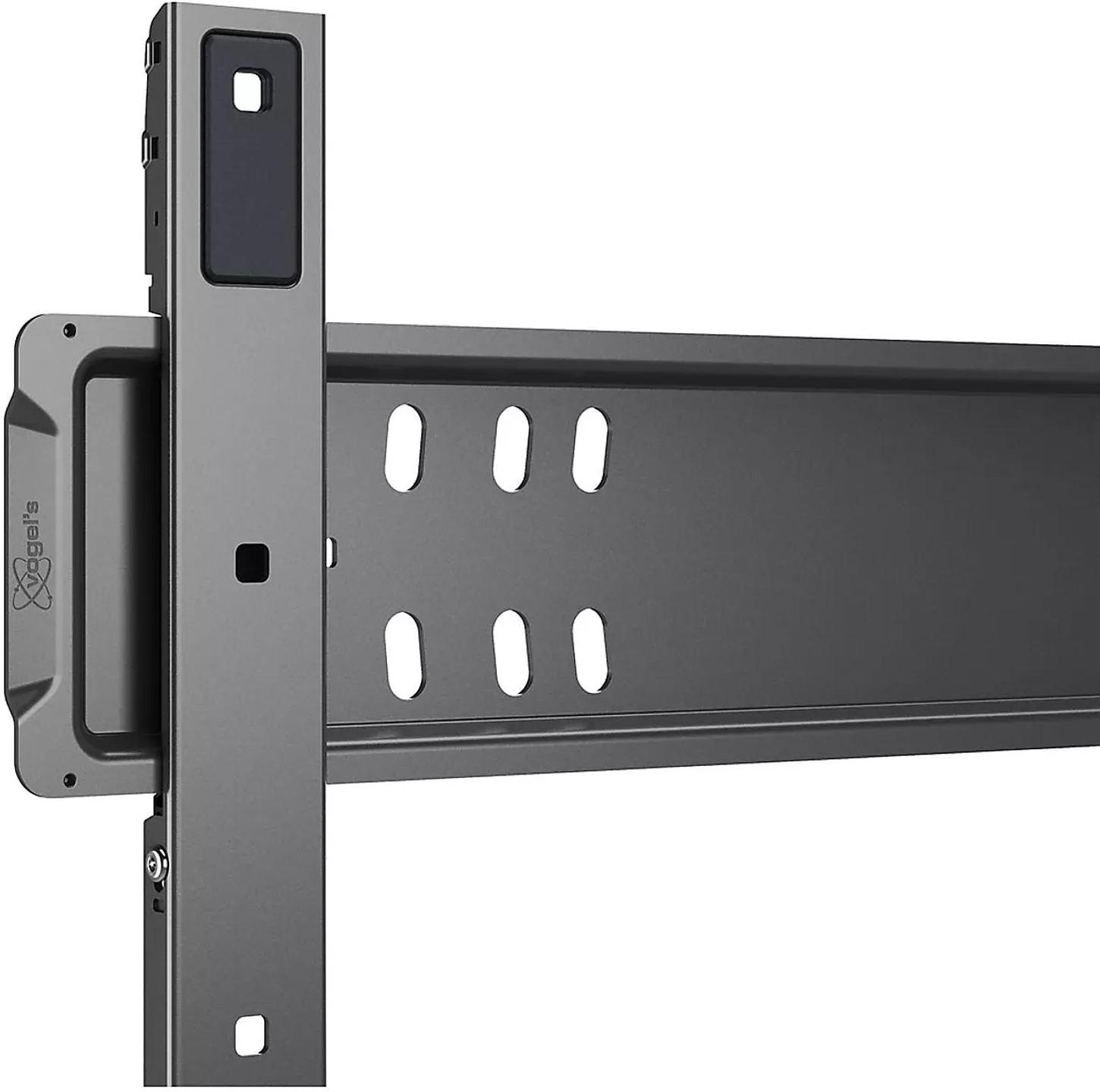

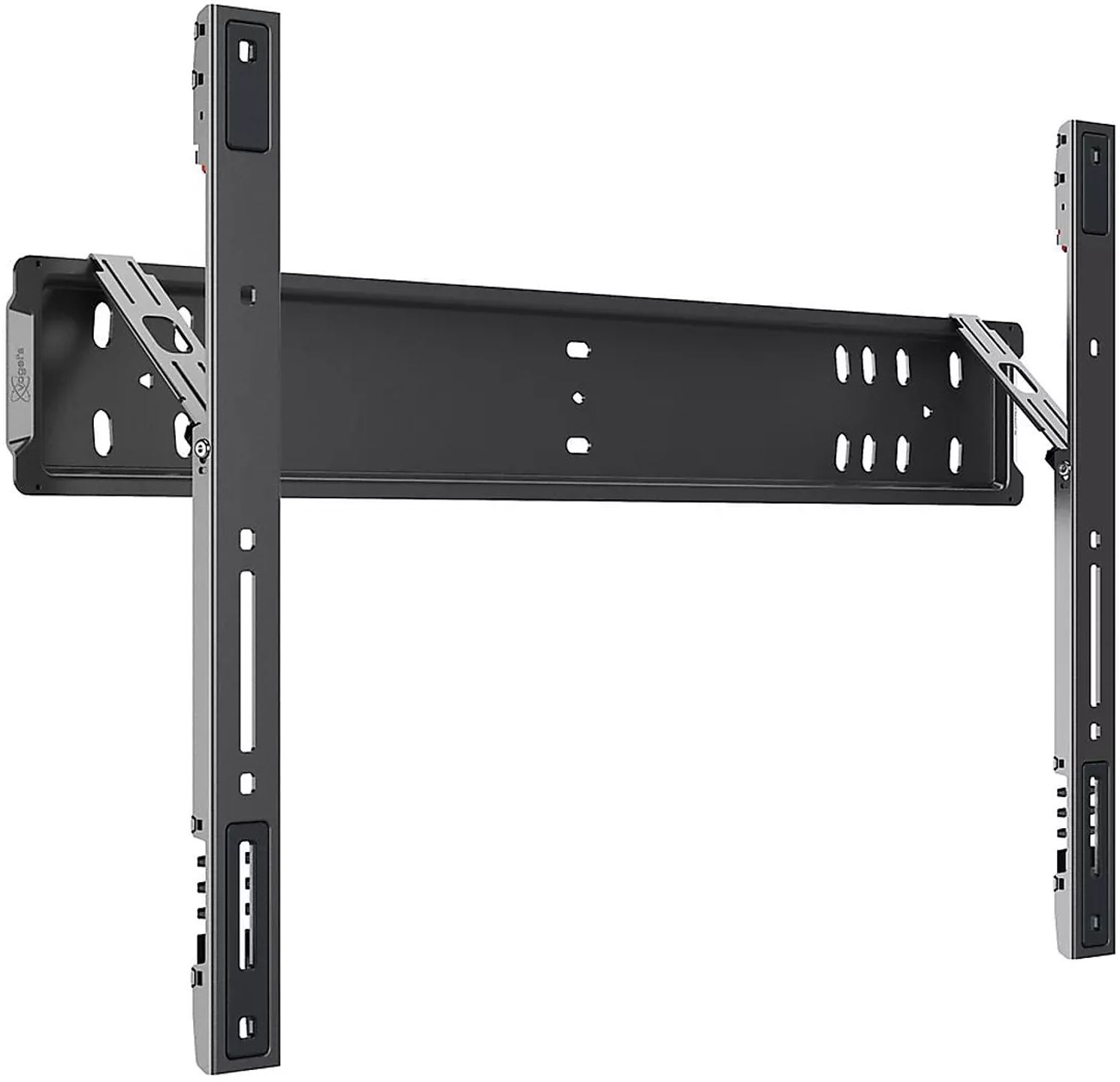

Poser un téléviseur de 85 ou 100 pouces sur une platine murale se fait toujours à deux, et la difficulté tient à l’alignement : les porteurs ne voient pas les points d’accroche derrière la dalle. Le GuidanceSystem, dont le brevet est en cours d’obtention, répond à ce problème avec des bandes équipées de crochets en acier vissées au dos du téléviseur. En approchant l’écran du mur, ces crochets viennent s’engager sur la platine murale et guident la descente jusqu’à la bonne position. Un verrouillage par clic bloque le téléviseur dès qu’il est en place, sans cordon de traction à tirer ni outil. Un verrouillage latéral l’empêche en plus de glisser horizontalement le long de la platine. Pour la dépose, deux personnes soulèvent l’écran à la verticale et le décrochent.

Une platine de 700 mm compatible avec la plupart des entraxes VESA

Le support est universel. Il accepte les entraxes VESA de 100 x 100 mm à 600 x 400 mm, avec les combinaisons intermédiaires les plus répandues (200 x 200, 300 x 300, 400 x 400, 600 x 400, etc.). L’entraxe VESA est l’écartement des quatre trous filetés au dos du téléviseur. Il figure dans la notice de l’écran. L’interface côté téléviseur couvre au maximum 675 mm de large et 432 mm de haut.

La platine murale fait 700 mm de large et porte une double rangée verticale de trous de vis. Sur une cloison à ossature bois, cette largeur permet de visser dans deux montants sans adaptateur, même avec l’écartement courant de 60 cm. La double rangée laisse de la marge pour tomber dans le bois. Le kit de fixation murale fourni comprend des chevilles fischer DuoPower, des chevilles universelles adaptées aux matériaux pleins comme aux matériaux creux. Avec un écran lourd sur une plaque de plâtre, l’ancrage dans les montants ou dans un mur porteur reste la règle, et la notice en ligne détaille les cas de figure.

Perçage guidé par gabarit et application DrillRight

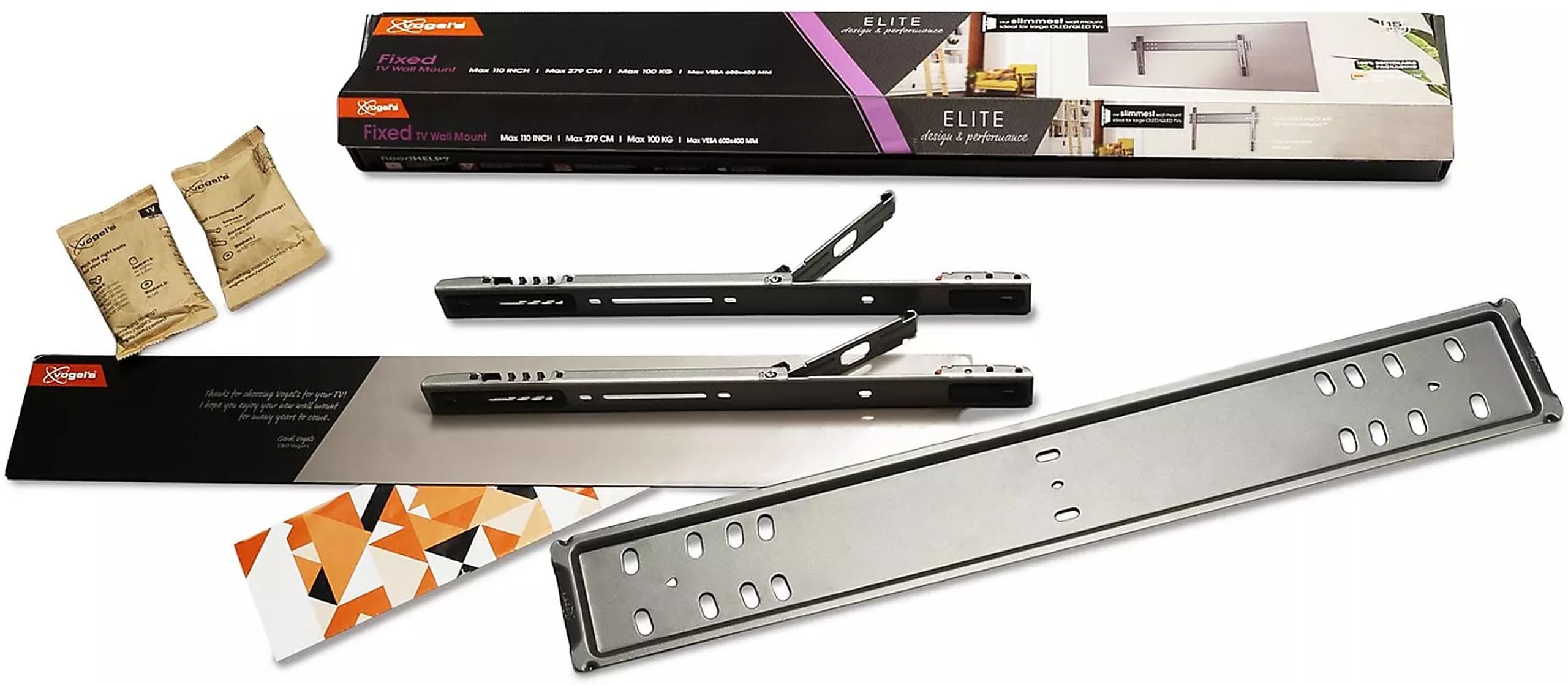

Un gabarit de perçage à appliquer contre le mur reporte l’emplacement exact des trous. Il évite les mesures au mètre ruban et les erreurs de quelques millimètres qui suffisent à décaler un grand écran. L’application DrillRight de Vogel’s, disponible sur iOS et Android, accompagne l’installation pas à pas et intègre un niveau qui remplace le niveau à bulle. Le guide d’installation rapide est dans la boîte. Le manuel complet est consultable en ligne à l’adresse manuals.vogels.com/fr/tvm5700.html. La boîte contient le support mural, le kit de montage mural, le kit de montage TV avec les bandes à crochets, le gabarit et le guide.

Acier recyclable, certification TÜV et garantie de 15 ans

Le support est presque entièrement en acier (un peu plus de 2 kg), avec 64 g de pièces en plastique. L’ensemble est déclaré recyclable à 100 %, et son empreinte carbone est de 7,2 kg équivalent CO₂. La certification TÜV atteste que le support a passé les essais de charge et de sécurité de cet organisme indépendant. Vogel’s accorde 15 ans de garantie, comme sur toute la série Elite. Le support est prévu pour l’intérieur uniquement.

Caractéristiques techniques

Type et compatibilité

• Type : support mural fixe pour téléviseur
• Taille d’écran : de 101,6 à 279,4 cm
• Charge maximale : 100 kg
• Entraxes VESA acceptés : 100 × 100, 100 × 200, 200 × 100, 200 × 200, 200 × 300, 300 × 200, 300 × 300, 400 × 200, 400 × 300, 400 × 400, 500 × 200, 500 × 300, 500 × 400, 600 × 200, 600 × 300, 600 × 400 mm
  • Entraxe VESA maximal : 600 × 400 mm
• Interface de fixation du téléviseur : modèle universel
  • Hauteur maximale : 432 mm
  • Largeur maximale : 675 mm
• Inclinaison / orientation : non, support fixe
• Position de maintenance : non
• Usage extérieur : non

Fixation et installation

• Plaque murale :
  • Largeur : 700 mm
  • Double rangée de trous de vis verticaux
  • Fixation sur montants en bois possible selon Vogel’s
• Système d’accrochage GuidanceSystem :
  • Crochets en acier, brevet en instance selon Vogel’s
  • Bandes à crochets fixées au téléviseur
  • Verrouillage par clic, verrouillage latéral
• Dépose : le téléviseur se soulève à deux personnes, selon Vogel’s
• Gestion des câbles : intégrée
• Aide à l’installation :
  • Application DrillRight pour iOS et Android, avec niveau intégré

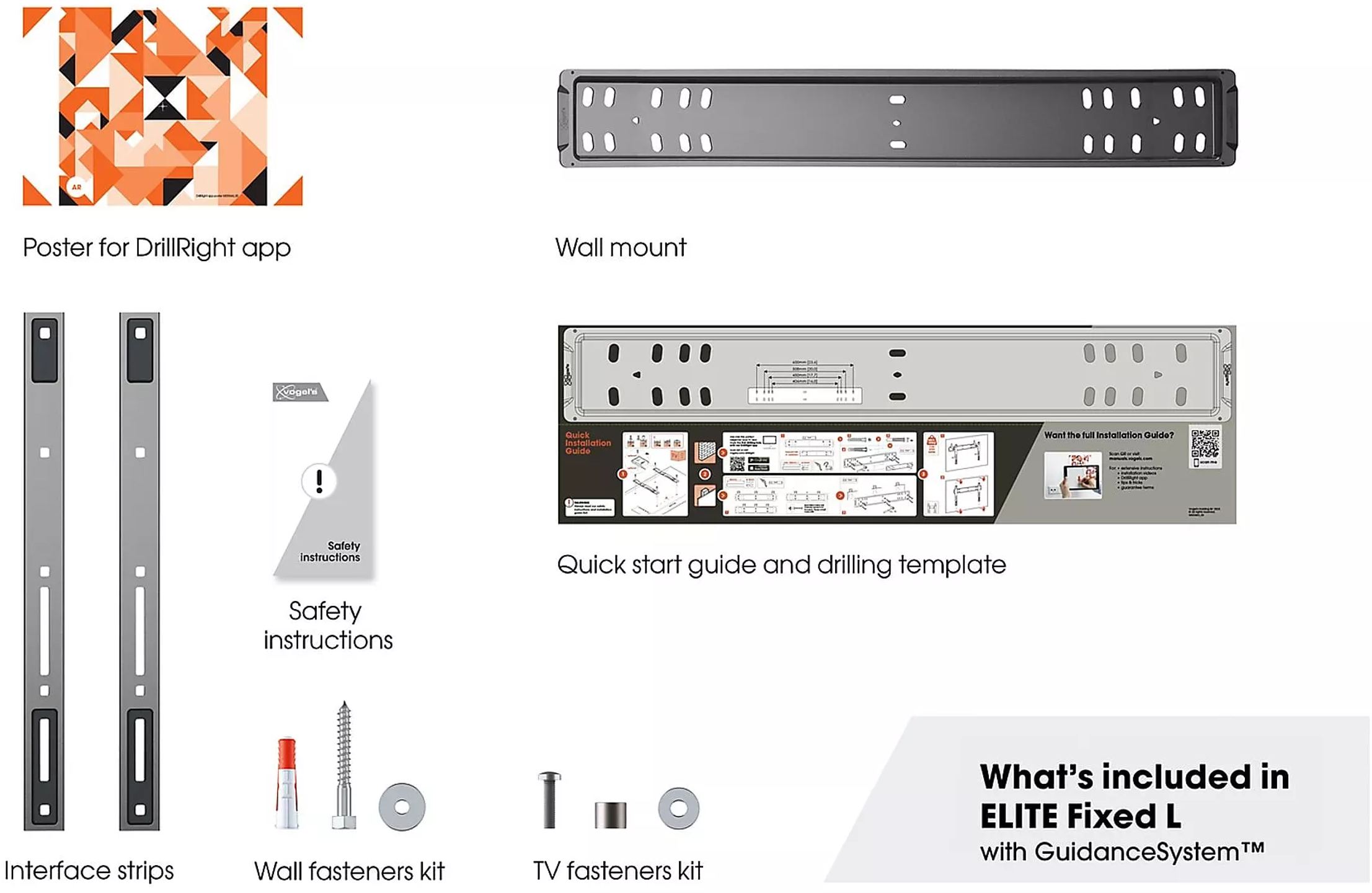

Accessoires fournis

• Support mural
• Kit de montage mural avec chevilles fischer DuoPower
• Kit de montage pour téléviseur
• Guide d’installation rapide
• Gabarit de perçage
• Niveau à bulle fourni : non

Certification et garantie

• Certification : TÜV
• Garantie : 15 ans

Matériaux et données environnementales

• Matériaux selon la fiche écologique de la série TVM 5700 :
  • Acier : 2009 g
  • Plastiques : 64 g
• Recyclabilité déclarée du produit : 100 %
• Empreinte carbone : 7,2 kg équivalent CO₂

Dimensions et encombrement

• Dimensions du support :
  • Hauteur : 435 mm
  • Largeur : 706 mm
  • Profondeur : 13 mm
• Distance au mur : 13 mm
